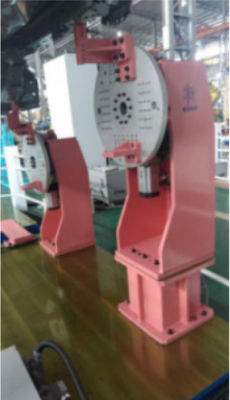

Windmolen Vier Plaatsend Mechanisme

Windmolen vier plaatsend mechanisme

Windmolen vier plaatsend mechanisme heeft de kenmerken van het intelligente plaatsen, betrouwbare prestaties, gemakkelijke controle, goede veelzijdigheid, lage prijs, en kan aan de omschakelingsproductie van 4 platforms en veelvoudige modellen aanpassen. Het wordt gebruikt voor het flexibele plaatsen van de lichaam-in-witte lassenproductielijn.

Windmolen vier plaatsend mechanisme is een windmolen flexibel plaatsend die apparaat in de lichaam-in-witte lassenproductielijn wordt gebruikt. De belangrijkste mechanische structuur omvat een draaischijf en een kader. Één kant is uitgerust met een verticaal geschikte en draaibare windmolendraaischijf en zijn drijfapparaat. De windmolendraaischijf zijn Er veelvoudige plaatsende die installatiegaten gelijk op het schijflichaam worden geschikt, en een afneembaar plaatsend mechanisme om het werkstuk vast te klemmen is geïnstalleerd. Gedreven door het identificatie en controlesysteem, drijft de draaischijf het plaatsende mechanisme om snelle postomschakeling uit te voeren.

Vergeleken met de bestaande technologie, zijn de voordelen van het windmolen flexibele plaatsende die apparaat door ons bedrijf wordt ontwikkeld als volgt:

(1) intelligente en eenvoudige, betrouwbare prestaties, gemakkelijk te controleren, goede veelzijdigheid, het flexibele plaatsen van het lichaam van de lassenproductielijn die voor multi-platform en multi-modelomschakeling geschikt is;

(2) de plaatsende gaten van het lichaam van verschillende modellen kunnen worden geplaatst, dat het probleem van onvermogen oplost om van wegens de inconsistentie van de grootte of de positie van de plaatsende gaten de plaats te bepalen wanneer de lichaam-in-witte lassenproductielijn modelplatforms, schakelt en zeer de kosten van nieuwe modellen en nieuwe platforms drukt. ontwikkelingskosten;

(3) geen behoefte aan handcontrole, snelle reactie, nauwkeurige controle, en intelligente productie;

(4) het kan het lichaam van verschillende modellen plaatsen en vastklemmen, is de omschakeling snel en nauwkeurig, is de verrichting eenvoudig, en de productieefficiency is hoog;

(5) wanneer het ontmoeten van een fout, kan de windmolendraaischijf de herschikking tegenhouden op tijd, vermijdend het veelvoudige winden van de kabel rond de hals, het verhinderen van ongevallen en het vermijden van verliezen.

Hoofd technische parameters: multi-axis aaneenschakeling; 4 platform modelomschakeling; omschakelingscyclus 6 seconden; lading 200kg; herhaal het plaatsen nauwkeurigheid ± 0.1mm; servoaandrijving; elektromagnetische rem.
