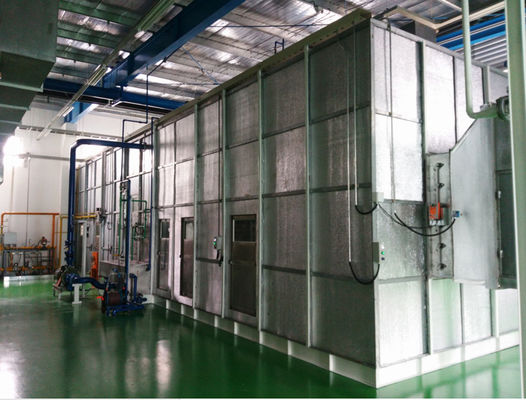

Luchtmateriaalverwerkingseenheid/Automobielverfwinkel

1. Ontwerpbeschrijving

1-1. De eenheden van de luchtlevering

De eenheid van de luchtlevering bestaat uit een gegalvaniseerde staalplaathuisvesting, die 2 lagenfilters, luchtwasmachine, condensator, warmtewisselaar en de leveringsventilator aanpast.

De verse lucht wordt getrokken door luifels, door broodje of zakfilters gefiltreerd, in de wasmachinesectie overgoten die, door warmtewisselaar worden verwarmd, en dan aan het gespecificeerde gebied worden verdeeld die.

1-2. Ventilatiesysteem

De werkplaats & de cabines zijn geventileerd door de afzonderlijke eenheden van de luchtlevering.

1-3. Filter

Plaat of Zak de filters (niveau 2) met staalkader zullen worden toegepast.

1-4. Luchtwasmachine

De luchtwasmachine heeft de verzadigende efficiency van ongeveer 85% of meer en geconstrueerde om hebben geen van bespoten water overbrengen.

De luchtwasmachine bestaat uit:

de tank, de 6 krommingseliminator, de nevelkopballen, de tribunepijpen met pijpen, de pomp met motor, en de omschakelaar, water het opnieuw circuleren lijn, maken de lijn van het watervoer, vlotterklep, omhoog handkleppen, onderhoudsgang (en verminder) hoger, enz.

De tank wordt gemaakt van roestvrij staal 304L 3.0t tot al gelaste waterdicht en met de het netwerkzeven van de roestvrij staaldraad, het noodzakelijke onttrekken voor leidingenverbinding, het tankdeksel, enz. geleverd.

Watereliminators wordt gemaakt van pvc, en de onderhoudsgangen wordt gemaakt van roestvrij staal 304.

Water het opnieuw circuleren de lijn, maakt omhoog de lijn van het watervoer, zijn de drainagelijn en de overstromingslijn geïnstalleerd samen met de de handkleppen, de zeven, de vlotterklep, klep van de watersolenoïde, de drukmaten, enz.

De gegalvaniseerde pijpen en de kleppen met de gewone materialen (niet roestvrij staal) worden geleverd voor het externe door buizen leiden.

De wasmachinepijpen en de tribunepijpen worden gemaakt van roestvrij staal.

De nevelpijpen worden gemaakt van polycarbonaathars.

De relatieve vochtigheid van leveringslucht wordt direct gecontroleerd door omschakelaarscontrole van wasmachinepompen.

1-6. De ventilators van de luchtlevering

De ventilators van de luchtlevering zijn centrifugaaltype die draagvlakbladen, geschikt in bouw voor de industriële bedoelde dienst hebben.

De binnen en buitenoppervlakte van de ventilator is met een laag bedekt met epoxyverf na geschotene ontploffing

De prestatieskrommen en de verwachte geluidsniveaus dB (A) worden alle ventilators voorgelegd aan Chinese norm

1-7. Nut en Drainagelijnen

De nutslijnen, de industriële watervoorzieningslijnen en de samengeperste luchttoevoerlijnen gebruiken galv.anized-staalpijpen.

De handkleppen, de drukregelaars, de zeven, de filters, de drukmaten, enz. zullen samen met deze lijnen worden geleverd en de gewone materialen (niet roestvrij staal) worden gebruikt.

De drainagelijnen van elke eenheid van de luchtlevering zijn geïnstalleerd dichtbij en geïntroduceerd aan de geulen.

De drainagelijnen worden geconstrueerd van vloeistaalpijpen met fIanged verbinding.
