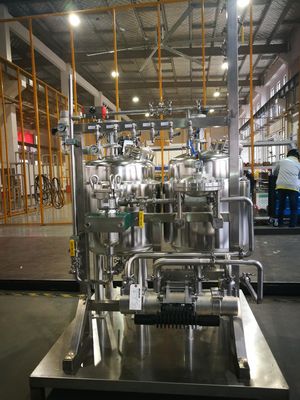

Het Systeem van de verfomloop/Automobielverfwinkel

Configuratie van het gecentraliseerde systeem van de verflevering

Sn

Naam

Speciation

Qty

Oorsprong

Nota

I. het systeem van de verflevering

3 reeks voor inleiding, 12 reeks voor bovenlaag, 1 reeks voor duidelijke laag. In totale 16 reeksen. Hieronder is de configuratie voor één reeks. (behoudens klanteneis ten aanzien van kleur)

Hoog-Flo3: 1 zuigerpomp

Reeks

Vervoerverf aan de nevelcabine, met stroomtarief van 53L/min/32cpm (het vergelden) en maximumoutputdruk 300 psi, dat aan de vereisten van gebruik kan volledig voldoen.

De steunrek van de zuigerpomp

Om de pomp te steunen en te bevestigen

Inhamslang voor zuigerpomp

PC

3/4“, verbind de luchtinham van de het voeden module met de pijp van het samengeperste luchtstaal.

Luchtbal valv139

e

Inham voor de pomp van de 3:1zuiger. Aan en uit lucht.

Lucht drievoudige componenten

Gebruikt voor de pomp van de 3:1zuiger. Lucht bronbehandeling.

Geen-laadt beschermingsapparaat

Gebruikt voor de pomp van de 3:1zuiger. Wanneer er geen materiaal is, zal het de zuigerpomp beschermen.

De componenten van de luchtverbinding

Voor de verbinding van de luchtpijpleiding.

Luchtslang

PC

Verbind de pompinham van de verflevering met luchtpijp.

De slang van de de verfinham van de zuigerpomp

PC

1 die“ verbindt de verfinham van de pomp met de tank van de verflevering, door staalnetwerk wordt gesteund.

SUS gestabiliseerde toren

Gebruikt om verftrilling te verminderen en druk te stabiliseren

Zakfilter

Gebruikt voor de verfafzet van de 3:1pomp, 60-150 netwerkfilter, grote stroom. Uitgerust met de voor en achtermaten van de drukvertoning (kunnen de kogelkleppen aan beide kanten van de filter, voor onderhoud en vervanging, enz. worden gesloten), en het kan worden beoordeeld of het het schoonmaken volgens het drukverschil vergt. 120-150 het scherm van de netwerkfilter voor metaalverf, 50-75 het scherm van de netwerkfilter voor inleidingslaag; 300psi drukweerstand

De klep van de verfversie

Gebruikt wanneer het onderhoud van de filterbehoefte, reparatie, tweedelig type, drukweerstand 300psi

De meter van de verfdruk

Werk met filter samen

De volledig behandelde kogelklep van SUS

Gebruikt samen met filter en drukmaat, weerstaat het tweedelige type, druk 300 psi

De afzetslang van de zuigerpomp

PC

Voor 3:1pomp, weersta druk 500Psi, verbinden de verfafzet van de pomp met de pijpleiding van de verfomloop

Tegendrukklep

Weersta druk 300 Psi, 1“, en de maximumstroom rate18L/min. tegendrukwaaier 15-200 psi (0.3-14 bars) zijn geïnstalleerd aan het eind van de pijpleiding van de omloopterugkeer van de verf belangrijkste pijp om de verfdruk in de omlooppijpleiding te verzekeren.

De terugkeerslang van de zuigerpomp

PC

3/8“, weersta druk 300Psi, verbinden de de terugkeerlijn van de verfomloop met de verfemmer.

De volledig behandelde kogelklep van SUS

Gebruikt voor 3:1pomp, 1“ drukweerstand 500Psi. Het wordt gebruikt om het eind van de pijpleiding van de verfomloop en af te snijden tijdens het handhaven van de klep van de drukreserve.

Andere toebehoren

Reeks

Verbindend met verfpijpleidingen, SUS
