Voorbehandeling/Automobielverfwinkel

1. Procesinleiding

om het schilderen kwaliteit te verzekeren, is het noodzakelijk om het werkstuk voor te bereiden alvorens te schilderen, vuil, olie, vet, roest enz. te verwijderen.

2. Processtadium (in normaal geval)

3. Ontwerpbeschrijving

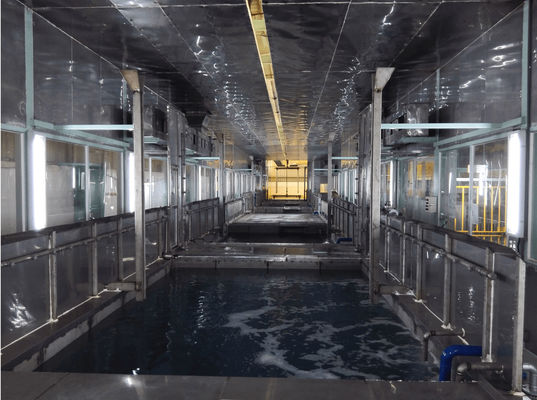

3-1 behandelingstunnel

De tunnel is gecreeerd van de structuur van het profielstaal die het luchttransportbandsysteem steunt en die dan dekking met normale staalplaten is.

• De afvoerkanaaldekken zijn gelast tussen de tanks. De dekken hellen daarna naar de tanks.

Het binnenland van de tunnel wordt gepast met geschikte gangen voor onderhoudsverrichting.

3-2 onderdompeling I Nevel

De tanks worden vervaardigd van SUS-staalplaat zoals gespecificeerd en met profielstaal versterkt.

De onderdompelingstanks worden voorzien van volledig onderdompeling het autolichaam en waar verwarmd nodig is, gecombineerd met de het verwarmen kringen.

De tanks zijn uitgerust met waterverbindingen voor aanvankelijke vulling-omhooggaand en drainage.

De tanks worden voorzien van een geneigde bodem voor drainage.

.

De verwarmde tanks worden voorzien van 50mm isolatie.

3-3 nevelsysteem

De horizontale centrifugaalpompen zullen voor alle streken worden gebruikt.

Een kogelklep is geïnstalleerd bij de inham en een vleugelklep op afzet van de pomp.

Een maat van de diafragmadruk wordt verstrekt bij elke pomp aan lossingskant. In de afzet met grote druk schommel, temper drukmaat zal worden geïnstalleerd.

De nevel zal werken wanneer een autolichaam van de oppervlakte van oplossing toeneemt wanneer het wordt vereist.

De nevelpijpen van het nevelsysteem hebben 2 type, nevelpijp & is de pijp van de mistnevel, het geïnstalleerd volgens het procesvereiste.

De recyclagepijpen voor de het verwarmen sectie zullen met 50mm dikterockwool worden geïsoleerd.

3-4 waterzuiveringsinstallatie

In de afzet van elke omlooppomp, is er een afvaluitlaatklep, die met de speciale pijp van de afvallossing van de verfwinkel verbinden, zal de afvalvloeistof aan de waterzuiveringsinstallatiepost voor verdere behandeling lossen.

De afvoerkanaalkuilen van waterzuiveringsinstallatie worden verbonden met de kuil van de afvalwaterinzameling.

3-6 de controle van het oplossingsniveau

De automatische niveaucontroles zijn geïnstalleerd op alle tanks, tenzij anders gespecificeerd.

4. Voordeel

1. Het ontwerp voldoet aan industriële en internationale norm

2. Redelijke processtroom, die aan het vereiste van de kopspijkertijd kan voldoen terwijl gebruik minder gebied.

3. Economische investering

4. Hoge stabiliteit in leven en prestaties

5. Hoge automatisering

6. Milieuvriendelijk en energie - besparing

7. Betere filmkwaliteit
