WBS-de Techniek van de Opslagtransportband Line/BIW

WBS-de Lijn van de Opslagtransportband

WBS die systeem vervoeren kan het right-angle vervoeren van het werkstuk in 3D ruimte mogelijk en de basiseenheid in alle types maken is samengesteld het vervoerende systeem met verschillende functies, kunnen deze de ruwe lossing, gezuiverde lossing, omgekeerd pakhuis en andere functies realiseren om het als buffer optreden voor en snel het vervoeren van het het werkstuk te beëindigen. Gecontroleerd door PLC, kan de volledige automatisering van het vervoeren worden bereikt. De belangrijkste constitutionele eenheden omvatten macht-riem rolbed, wrijvingsrolbed, roterende rolkromming, pendel, stapelkraan, steunbalk en ander materiaal.

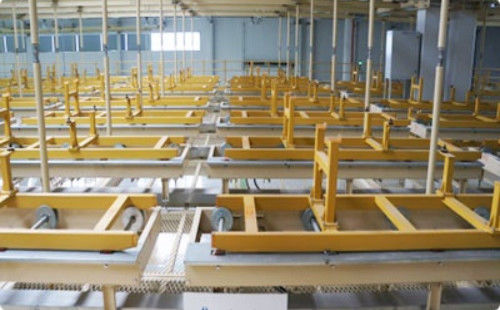

Beeld 1-2

1 het concept opslaglijn

Gewoonlijk, in het automobiele productieproces, onder de drie workshops van lassenworkshop, het schilderen zijn de workshop en de definitieve assemblageworkshop, een buffergebied voor lichaam-in-wit en geschilderd lichaam opstelling tussen twee aangrenzende workshops.

Nadat het lichaamslassen wordt voltooid, wordt het lichaam-in-wit overgebracht van de het bedlijn van de lassen zelf-doorgeeft rol aan de steunbalk van de opslaglijn door de vork-type overdrachtmachine en zijopkrikkenmachine tijdens lassen, en aan het WBS-pakhuis gebied van de opslaglijn vervoerd. Realiseer de functies van het vervoeren, pakhuis, opslag, pakhuis, en het omkeren van het lichaam-in-wit, en vervoer het dan aan de het schilderen workshop door de het lassen en het schilderen gang. Nadat het geschilderde lichaam wordt bespoten, neemt de steunbalk het voertuig op het overdrachtpunt van op het geschilderde en geschilderde lichaam, en vervoerden het aan het PBS-pakhuisgebied door de algemene het schilderen gang, en realiseert de functies van het vervoeren, pakhuis, opslag, uitgaand en het omkeren van het geschilderde lichaam in PBS, en dan vervoerd aan het definitieve punt van de lopende bandoverdracht. Het opslaggebied keurt het wrijving rollende bed goed die methode vervoeren, die voor het vervoeren van, het sorteren van en het opslaan van het lichaam in wit en geschilderd lichaam wordt gebruikt.

2 types van opslaglijnen

De opslaglijn van een automobiele fabriek omvat over het algemeen twee opslaggebieden, WBS en PBS, die voor de opslag, het sorteren, en het vervoer van lichaam-in-witte en geschilderde organismen van diverse modellen worden gebruikt, om aanpassing van productieonevenwichtigheid in lassen, het schilderen, en assemblageworkshops te vergemakkelijken.

WBS (Lassenlichaam Storge) verwijst naar het buffer en opslaggebied tussen de lassenworkshop en de het schilderen workshop in de automobiele fabriek;

PBS (Geschilderde Lichaamsopslag) verwijst naar het buffer en opslaggebied tussen de het schilderen workshop en de assemblageworkshop in de automobiele fabriek.

3 gemengd geheugenontwerp

Het is een nieuwe poging om opslaglijnen in binnenlandse automobiele productie-installaties te mengen. Een binnenlandse nieuwe lijn van de het voertuigopslag van de energiepassagier is verdeeld in twee opslaggebieden, WBS en PBS (zoals aangetoond in Figuur 1), en op het eerste verdiepingplatform van de assemblageworkshop voortgebouwd. Het kan aan de vervoer en opslagcapaciteiten van diverse modellen voldoen.

De hardware van de opslaglijn die systeem plannen omvat servers, van PCs, en RFID-hoofdzakelijk lezingsterminals (zoals aangetoond in Figuur 2). Onder hen, wordt de server aangesloten aan het ringsnetwerk van de assemblageworkshop en het Intranet van de onderneming om de interactie met de het MES-systeem, PLC en gegevens van de cliëntinformatie te vergemakkelijken. PC-de computer wordt gebruikt voor informatieinput van lichaam-in-witte en geschilderde lichaamsdelen, evenals WBS, PBS-opslaggebied die en controlemateriaal verzenden. RFRD leest de terminal om het steunbalkaantal en VIN-code in de spaander van de steunbalkcode te identificeren, die voor lezing en band de informatie van het voertuiglichaam wordt gebruikt.

PBS heeft 5 stegen met een totaal van 90 opslaggroeven, heeft WBS 4 stegen met een totaal van 64 opslaggroeven, met inbegrip van fijne lossingsstegen, ruwe lossingsstegen, en omgekeerde opslagstegen, die buigzaam en geschilderd in de de opslaggebieden van WBS en PBS-voor tijdelijke opslag en buigzaam het fijne regelingsgebied ingaan door het omgekeerde pakhuis kunnen worden gelast om aan de behoeften van productie planning en logistiekdistributie te voldoen.
