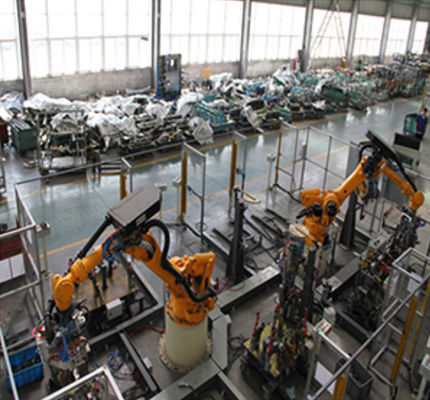

M4 Automobielunderbody-het Werkeiland van het Gedeeltelijke montagelassen

M4 Automobiel underbody het werkeiland van het gedeeltelijke montagelassen

Gevalhoogtepunten: 1. Vernieuwing van bestaande inrichtingen met lage kosten en korte cyclus; 2. Er zijn vele soorten flexibele omschakeling van inrichtingen, automatische omschakeling van diverse lassentang, 4 robots en één hoofdcontrolepost, 27 reeksen inrichtingen, en 16 posten.

Analyse van het structuur en het werk principe van het transmissieapparaat van de automobiele lassenproductielijn

Nemend het transmissieapparaat van de automobiele zijpaneelassemblage als voorbeeld, hieronder zullen zijn structuur en het werk principe in detail worden geanalyseerd.

Het transmissieapparaat van de zijpaneellopende band van een bepaald voertuigtype keurt een vier-post vergeldend staafapparaat goed, dat horizontale en verticale beweging kan realiseren. De structuur en functieanalyse van elke gedeeltelijke montage is als volgt:

horizontaal bewegend apparaat

Het het werk principe van dit deel is simpel gezegd hierboven vermeld, het rek en het pignonapparaat in de aandrijvingseenheid drijft de bewegende dia om het werkstuk te drijven zich horizontaal te bewegen. Er zij op gewezen dat het plaatsende die blok op het mobiele skateboard wordt geïnstalleerd hoofdzakelijk de rol van het plaatsen van het werkstuk speelt, en de vorm van het plaatsende blok voor de zijgevel van verschillende modellen is ook verschillend. Als u de zijgevel van andere modellen wilt lassen, moet u slechts het plaatsende blok vervangen. Andere delen te hoeven niet zeer worden gewijzigd. Vergeleken met het traditionele transmissieapparaat, is deze methode verder ontwikkeld naar flexibiliteit.

De grondplaatstructuur van elke post

De grondplaten van elke post worden verbonden samen door het verbinden van platen om het ondersteunende apparaat van de volledige automobiele lassenlijn te vormen, die zowel het volledige transmissieapparaat als de lasseninrichting moet steunen. Bovendien om ervoor te zorgen dat het gegeven van de inrichting en de lichaamsdelen verenigbaar zijn, trek de lijn van de gegevensschaal op de grondplaat volgens het ontwerpgegeven. Het nivellerende apparaat in het cijfer speelt hoofdzakelijk een rol in het nivelleren van het volledige transmissieapparaat.

Wat hierboven is geïntroduceerd is de belangrijkste structuur van het transmissieapparaat, en er zijn sommige hulpapparaten naast dit.
