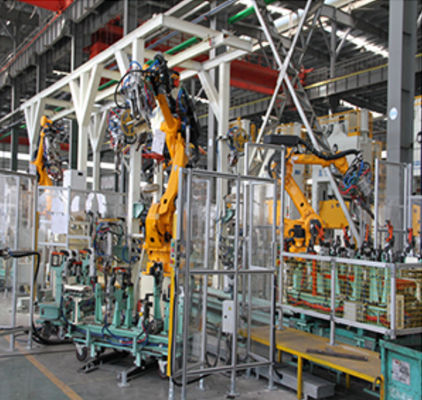

M432 het Achtereiland van het het Lassenwerk van de Vloergedeeltelijke montage

Van het de gedeeltelijke montagelassen van de M432 achtervloer het werkeiland

Gevalhoogtepunten: 1. Vernieuwing van bestaande inrichtingen met lage kosten en korte cyclus; 2. Er zijn vele soorten flexibele omschakeling van inrichtingen, en automatische omschakeling van diverse lassentang; 4 robots, één hoofdcontrolepost, 22 reeksen inrichtingen; 10 posten.

Analyse van het structuur en het werk principe van het transmissieapparaat van de automobiele lassenproductielijn

Het volgende neemt het transmissieapparaat als voorbeeld van de automobiele zijpaneellopende band om zijn structuur en het werk principe in detail te analyseren

Het transmissieapparaat van de zijpaneellopende band van een bepaald voertuigtype keurt een vier-post vergeldend staafapparaat goed, dat horizontale en verticale beweging kan realiseren. De structuur en functieanalyse van elke gedeeltelijke montage is als volgt:

Het apparaat van het buffersluiten

Een totaal van 4 apparaten van het buffersluiten zijn geïnstalleerd in het de transmissieapparaat van de lassenlijn, die respectievelijk op beide einden van het opkrikkenkader, hoofdzakelijk worden verdeeld om voor de horizontale beweging van de „bewegende dia“ als buffer op te treden en te sluiten. Het specifieke proces is: wanneer de „bewegende dia“ tot het eind van het transmissieapparaat op het punt staat te leiden, contacteert het met de buffer om de bewegingssnelheid te vertragen: wanneer de „bewegende dia“ bewegingen aan het eind van het transmissieapparaat, de reisschakelaar de cilinder om op beveelt vast te klemmen en te bevestigen speelt het bewegen zich het grensblok op de diaplaat zo een sluitenrol. Het apparaat realiseert het langzame begin en de langzame vereisten van de eindebeweging van het transmissieapparaat van de automobiele lassenlijn, en verzekert de veilige en betrouwbare verrichting van het transmissieapparaat.

veiligheidsapparaten

Dit apparaat is opstelling 3 op het gehele transmissieapparaat, en zijn hoofdfunctie is het gehele „opheffende kader“ te verhogen om onderhoud door arbeiders te vergemakkelijken.
