S7 de Achterlijn van het Vloer Automatische Lassen

Automatische het lassenlijn van de S7 achtervloer

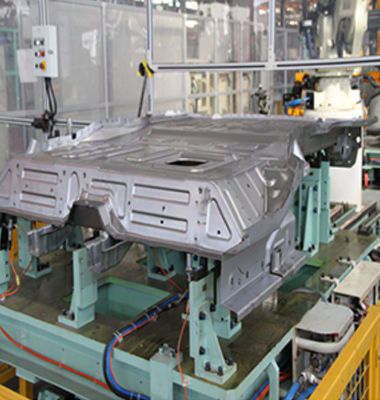

Gevalhoogtepunten: 1. De gemengde productie van drie types van vloerassemblage, met inbegrip van de achtervloer van S7, de voor en achtervloeren van M432, verzekert flexibele omschakeling van inrichtingen; 10 robots en 3 glijdende lijsten.

De automobiele productielijn van het lichaamslassen is één van de belangrijke productielijnen in het productieproces van auto's, minibussen en andere modellen. Vanuit het perspectief van de ontwikkelingsgeschiedenis van de auto-industrie, heeft de lijn van het lichaamslassen handlassenlijnen in de jaren '50 en jaren '60 aan geautomatiseerd stijf lassen in de jaren '70 ervaren. Lopende band - het stadium van robotachtige flexibele lassenlopende band na de jaren '80.

Begeleidend karretje door productielijn

De typische vorm van deze productielijn wordt getoond in Figuur 4. Het keurt zelfde over het algemeen de karretje-type inrichtingen in verschillende hoeveelheden goed, en door een ketting aan een vooraf bepaalde post gedreven. Na het hand voeden en handlassen, wordt elk autolichaam geplaatst op dezelfde inrichting en de verschillende werkende posten. Voltooi de assemblage. Deze vorm van productielijn heeft lage productieefficiency, hoge arbeidsintensiteit, de productie van de enig-species speciaal-lijn, en de nauwkeurigheid en de kwaliteit van producten zijn niet gemakkelijk te waarborgen. Het is een algemeen gebruikte productievorm in de vroege dagen en is over het algemeen geschikt voor kleine gegroepeerde productie.

Analyse van het structuur en het werk principe van het transmissieapparaat van de automobiele lassenproductielijn

Het volgende neemt het transmissieapparaat als voorbeeld van de automobiele zijpaneellopende band om zijn structuur en het werk principe in detail te analyseren

Het transmissieapparaat van de zijpaneellopende band van een bepaald voertuigtype keurt een vier-post vergeldend staafapparaat goed, dat horizontale en verticale beweging kan realiseren. De structuur en functieanalyse van elke gedeeltelijke montage is als volgt:

Aandrijvingseenheid

Het werk principe: De motor drijft de twee toestellen om door de koppeling te roteren, en de twee toestellen drijven respectievelijk het bewegende skateboard zich door de parallelle rekken te bewegen die met het inschakelen, daardoor drijvend het lichaams zijpaneel opgezet op het bewegende skateboard zich horizontaal te bewegen.
