1. Projectaantal: ZB21008

2. Projectnaam: Het Project van de de Automatiseringsinvoer van Changqingschangqing T11

3. Projectplaats: De Machinesco. van Hefeichangqing, Ltd - Tongxiang-Basis

4. Projectinleiding: EP12 het voorvloer en zijgevelgebied van de gedeeltelijke montageautomatisering (5 robots), EP12-het gebied van de zijgevelautomatisering (2 robots), EP12-de automatiseringsgebied van het robotwerkstation (6 robots)

Dit project is hoofdzakelijk een gemeenschappelijk die model van de platformproductielijn door Hefei Changqing de modellen van Machineschery T19C&T18 twee wordt ontwikkeld. Het lijnlichaam wordt hoofdzakelijk geproduceerd door robots en PLC automatiseringscontrole.

5. Het huidige statuut van het project: massaproduktie

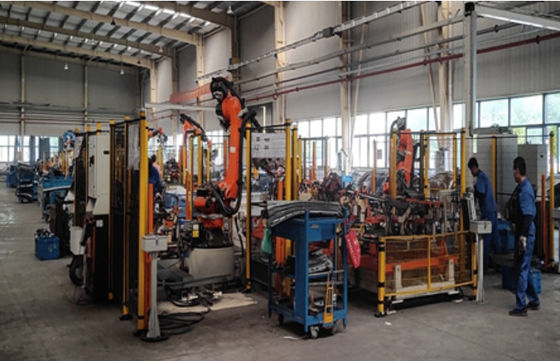

Pic1

Pic2

Analyse van het structuur en het werk principe van het transmissieapparaat van de automobiele lassenproductielijn

Nemend het transmissieapparaat van de automobiele zijpaneelassemblage als voorbeeld, hieronder zullen zijn structuur en het werk principe in detail worden geanalyseerd.

Het transmissieapparaat van de zijpaneellopende band van een bepaald voertuigtype keurt een vier-post vergeldend staafapparaat goed, dat horizontale en verticale beweging kan realiseren. De structuur en functieanalyse van elke gedeeltelijke montage is als volgt:

opkrikkenkader

Deze die structuur is het „opkrikkenkader“ direct aan het opkrikkenapparaat wordt verbonden, dat één van de belangrijke componenten van het gehele transmissieapparaat is, en het kan vrij met het opkrikkenapparaat worden opgeheven en worden verminderd.

Ondersteunend platform (1) (2) wordt (3) aangesloten aan de verbindende plaat zodat verscheidene onafhankelijke kaders een volledige lijn vormen, en de gedreven cilindrische toestelbar en de hulpduwcilinder in het opkrikkenapparaat worden direct aangepast met elk ondersteunend platform om zijn verticaal te verzekeren daarnaast, zijn sommige hulpapparaten (om later worden vermeld) geïnstalleerd op het, en de aandrijvingseenheid is ook geïnstalleerd op steunlijst (3);

Naast het vormen van de gehele lijn, speelt de verbindende plaat ook hoofdzakelijk de rol van het steunen van het het leiden rollende apparaat en de reisschakelaar: het het leiden rollende apparaat wordt verdeeld op de volledige verbindende plaat, die hoofdzakelijk een leidende rol voor het bewegende skateboard speelt; de koppelstang speelt hoofdzakelijk de rol van het versterken van de starheid van de verbindende plaat:.

horizontaal bewegend apparaat
